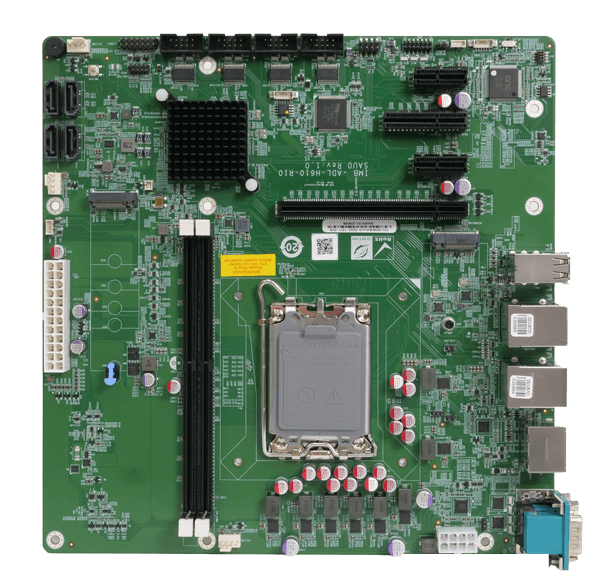

> 產品 > ATX工業主板 > IMB-ADL-H610
| » 支持Intel® H610/H610E芯片組 |
|
» 支持Intel®
I225V/I226V 2.5GbE 以太網控制器
|
|
»
通過HDMI™、DP和iDPM支持三重獨立顯示
|
|
» 支持1個PCIe
x16、1個PCIe x4、2個PCIe x1、1個M.2 M Key 擴展
|
|
» 支持兩個USB 3.2
Gen 2、兩個USB 3.2 Gen 1、六個USB 2.0，傳輸速度高達10Gb/s
|
|
»
支持2個RS-232/422/485、4個RS-232和4個SATA接口
|
| CPU | LGA1700 插槽支持第 12/13/14 代 Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® 處理器 (支持高達65W TDP CPU) |
| 芯片組 | Intel® H610/H610E |
| 內存 | 2 x 288-pin 雙通道 DDR4 (up to 3200 MHz) SDRAM 無緩存 DIMMs 支持多達至 64GB |
| 內存上限 | 64GB |
| 網絡 | 2 x LAN - LAN1: Intel® I219 LM controller LAN2: Intel® I225V/I226V 2.5GbE controller (CO-LAY I225-LM support vPro) |
| 顯示輸出 | 1
x HDMI™: 高達 4096 x 2304 @30Hz 1 x Display Port: 高達 4096 x 2304 @60Hz 1 x iDPM: 支持iEi eDP/ LVDS/ VGA 模塊 |
| 音頻 | 1 x HD Audio: 1 x iAUDIO, 支持 IEI AC-KIT-888S 音頻組件 (2 x 5 pin) |
| I/O接口 | 2
x 外部RS-232/422/485: RS-485 支持 AFC 4 x 內部RS-232: 2x5 pin, P=2.54 4 x 外部 USB 2.0 2 x 外部 USB 3.2 Gen1x1: 5Gb/s (Type A) 2 x 內部 USB 2.0: 2x4 pin, P=2.54 2 x 外部 USB 3.2 Gen2x1: 10Gb/s (Type A) |
| 存儲 | 4
x SATA: 支持RAID 0/1/5/10 1 x M.2(NGFF): M.2 M Key 2280,支持 NVMe存儲 |
| 擴展 | 1
x PCIe x16: Gen4 slot with x16 Signal 1 x PCIe x4: Gen3 open-end 2 x PCIe x1: Gen3 1 x M.2(NGFF): M Key 2280,支持NVMe存儲 |
| 電源供電 | ATX/AT電源 支持AT/ATX模式 符合 ErP/EuP |
| 電源功耗 | 3.3V@0.35A, 5V@7.54A, 12V@5.75A, 5VSB@0.96A (Intel® Core™ i9-12900E CPU with 8 GB 3200 MHz DDR4 memory, EuP mode enabled) |
| 操作溫度 | -10°C~60°C |
| 存儲溫度 | -30°C~70°C |
| Humidity | 5% ~95%, 無冷凝 |
| 尺寸 (LxWxH) (mm) | 244mm x 244mm |
| 凈重 | 700g |
| 散熱方案/系統風扇 | 1
x CPU 風扇接口 (1x4 pin) 2 x 系統風扇接口 (1x4 pin) |
| 尺寸類型 | Micro-ATX母板 |
| IMB-ADL-H610-R10 | micro ATX motherboard supports LGA1700 Intel® 12th/13th/14th Generation Core™ i9/i7/i5/i3, Pentium® and Celeron® processor, DDR4, Triple independent displays, dual LAN, USB 3.2, SATA 6Gb/s and RoHS |
