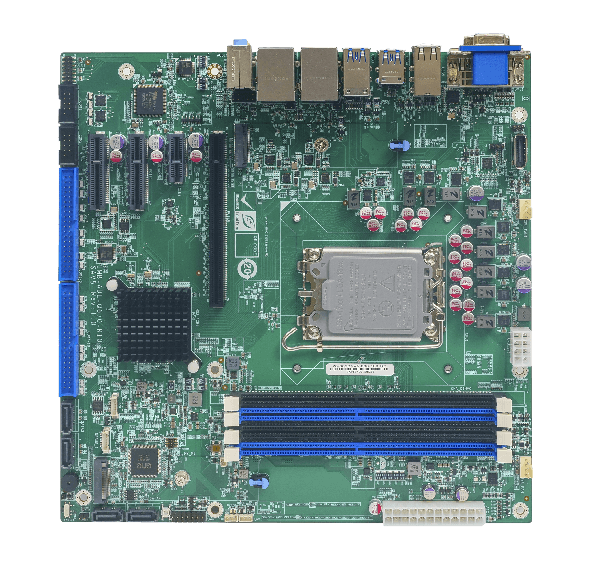

> 產品 > ATX工業主板 > IMB-ADL-Q670
| » 支持LGA1700 Intel® 12th/13th/14th Generation Core i9/i7/i5/i3, Pentium and Celeron 處理器（支持高達 125W） |
|
» 雙通道DDR4
3200MHz,最高支持128GB
|
|
» 支持 DVI, VGA
and 內部DP++ 三重獨顯
|
|
» 支持1個PCIe
x16、2個PCIe x4、1個PCIe x1 擴展插槽
|
|
» 支持2個M.2 M
key和4個SATA做存儲
|
| CPU | LGA1700 插槽支持第 12/13/14 代 Alder Lake-S/Raptor Lake-S Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® 處理器（支持高達 125W TDP CPU） |
| 芯片組 | Intel® Q670/Q670E |
| 內存 | 4 x 288-pin 3200 雙通道 DDR4 SDRAM 無緩存 DIMMs, 支持高達128GB |
| 內存上限 | 128GB |
| 網絡 | 2 x LAN - LAN1: Intel® I225LM/I226LM 2.5GbE controller LAN2: Intel® I225V/I226V 2.5GbE controller |
| 顯示輸出 | 1
x VGA: 高達 1920x1200@60Hz 1 x DVI-I: 高達 1920x1200@60Hz 1 x DP++: 高達 4096 x 2304 @60Hz |
| 音頻 | HD Audio - Realtek ALC888S 高清音頻 3 x 音頻插孔 (Line-in, Line-out, Mic-in) 1 x 模擬音頻 (2x5 pin) |
| I/O接口 | 8
x 內部RS-232: 2x20 pin, P=2.54 2 x 內部RS-232/422/485: 2x5 pin, P=2.54 4 x 外部 USB 2.0(Type A) 6 x 外部 USB 3.2 Gen1x1: 5Gb/s(Type A) 4 x 外部 USB 3.2 Gen2x1: 10Gb/s(Type A) 1 x I²C: 1x4 pin |
| 存儲 | 4
x SATA: 支持RAID 0/1/5/10 2 x M.2(NGFF) - 1 x M Key (2242/2280, PCIe x4) 1 x M Key (2242/2280, PCIe x2) |
| 擴展 | 1
x PCIe x16: Gen4 slot with x16 Signal 2 x PCIe x4: Gen4 open-end 1 x PCIe x1: Gen3 2 x M.2(NGFF) - 1 x M Key (2242/2280, PCIe x4) 支持NVMe存儲 1 x M Key (2242/2280, PCIe x2 for SSD) 支持NVMe存儲 |
| 電源供電 | ATX/AT電源 支持AT/ATX模式 符合 ErP/EuP |
| 電源功耗 | 3.3V@1.36A, 5V@11.85A, 12V@5.75A, 5VSB@0.38A (Intel® Core™ i9-12900E CPU with two 32 GB 3200 MHz DDR4 memory, EuP mode enabled) |
| 操作溫度 | -10°C~60°C |
| 存儲溫度 | -30°C~70°C |
| Humidity | 5% ~95%, 無冷凝 |
| 尺寸 (LxWxH) (mm) | 244mm x 244mm |
| 凈重 | 700g |
| 散熱方案/系統風扇 | 1
x CPU 風扇接口 (1x4 pin) 1 x 系統風扇接口 (1x4 pin) |
| 尺寸類型 | micro ATX |
| IMB-ADL-Q670-R10 | micro-ATX motherboard supports LGA1700 Intel® 12th/13th/14th Generation Core™ i9/i7/i5/i3, Pentium® and Celeron® processor, DDR4, triple independent displays, dual 2.5GbE LAN, M.2, USB 3.2, SATA 6Gb/s, HD Audio and RoHS |
