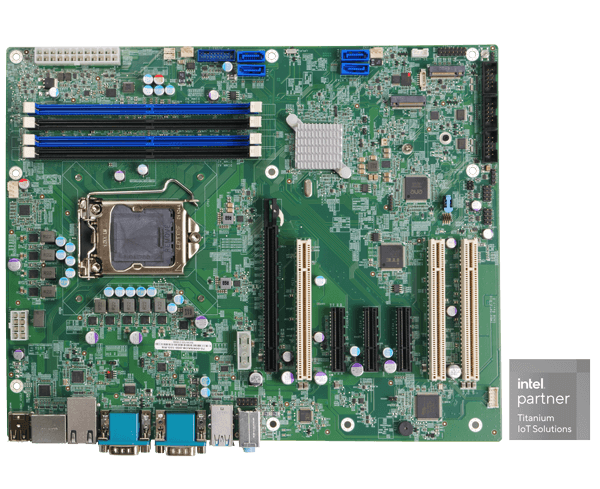

> 產品 > ATX工業主板 > IMBA-Q470
| 1.LGA1200插槽 Intel® 第10/11代 Core™ i9/i7/i5/i3, Celeron® 和 Pentium® 系列處理器 |
|
2.雙通道DDR4
2933MHz
|
|
3.支持HDMI™,DP,VGA
|
|
4.支持 M.2 A key
做 WLAN 擴展, M key 做 PCIe NVMe 存儲
|
| CPU | LGA1200插槽 Intel® 第10/11代 Core™ i9/i7/i5/i3, Celeron® 和 Pentium® 系列處理器 |
| 芯片組 | Intel® Q470/Q470E |
| 內存 | 4 x 288-pin 2933 MHz 雙通道 DDR4 SDRAM 無緩沖 DIMMs ，支持多達至128G |
| 內存上限 | 支持多達至128G |
| 網絡 | 2 x LAN: LAN1: Intel® I225V 2.5GbE 控制器 LAN2: Intel® I225V 2.5GbE 控制器 |
| 顯示輸出 | 1
x VGA: 高達1920 x 1080 @60Hz 1 x HDMI™: 高達4096 x 2160@30Hz 1 x Display Port: 高達4096 x 2304 @60Hz |
| 音頻 | 1
x Line in 1 x Line out 1 x Mic 1 x Front Audio: 2x5 pin |
| I/O接口 | 2
x External RS-232 1 x 外部RS-422/485: RS-485 支持 AFC 2 x 內部RS-232: 2x5 pin, P=2.54 1 x 內部RS-232/422/485: 2x5 pin, P=2.54 ,RS-485 支持 AFC 2 x 外部 USB 2.0: Type-A 2 x 外部 USB 3.2 Gen1x1: 5Gb/s(Type-A) 5 x 內部 USB 2.0: 2x4 pin, P=2.54 2 x 內部 USB 3.2 Gen1x1: 2x10 pin, p=2.0 1 x DIO: 8位數字 I/O (2x5 pin) 2 x 外部 USB 3.2 Gen2x1: 10Gb/s（Type-A） |
| 存儲 | 4
x SATA 1 x M.2(NGFF): 1 x M.2 M Key (2240/2280) with PCIe x4 |
| 擴展 | 1
x PCIe x16 3 x PCIe x4 3 x PCI Slot 2 x M.2(NGFF): 1 x M.2 M-key 2242/2280 (PCIe x4) 1 x M.2 A-key 2230 (PCIe x1 / USB 2.0) |
| 電源供電 | ATX/AT
電源供電 支持 AT/ATX 模式 符合ErP/EuP |
| 電源功耗 | 3.3V@1.36A,
5V@14.16A, 12V@7.5A (Intel® Core™ i9-10900E CPU 搭配4 x 32 GB 3200 MHz DDR4 內存) |
| 操作溫度 | 0°C – 60°C |
| 存儲溫度 | -30°C – 70°C |
| Humidity | 5% ~ 95%, 無冷凝 |
| 尺寸 (LxWxH) (mm) | 244mm x 305mm |
| 凈重 | GW:1200g / NW:700g |
| Safety & EMC | 符合CE/FCC |
| 散熱方案/系統風扇 | 1
x CPU風扇接口 (1x4 pin) 2 x 系統風扇接口 (1x3 pin) |
| 尺寸類型 | ATX母板 |
| IMBA-Q470-R11 | ATX motherboard supports LGA1200 Intel® 10th/11th Generation Core™ i9/i7/i5/i3, Celeron® and Pentium® processor, DDR4, triple independent displays, dual 2.5GbE LAN, M.2, USB 3.2, SATA 6Gb/s, HD Audio and RoHS |
