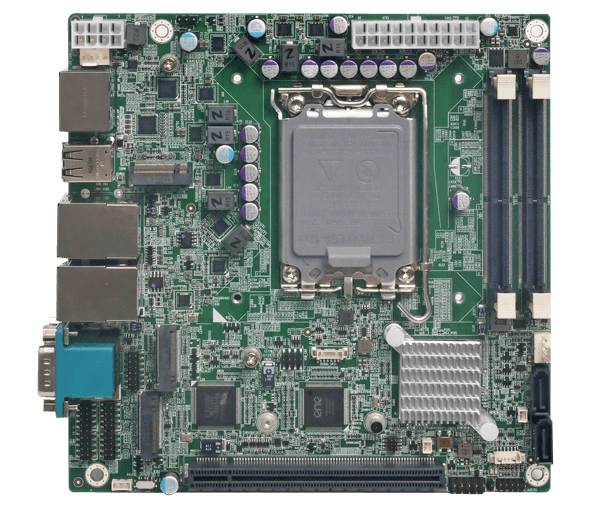

> 產品 > ITX工業主板 > KINO-ADL-H610
| » 支持 Intel® H610/H610E 芯片組 |
|
» 支持兩個 Intel®
I225V/I226V 2.5GbE 以太網控制器
|
|
» 通過 HDMI™、DP
和 iDPM 支持三重獨立顯示
|
|
» 支持1個 PCIe
x16、1個 M.2 A Key、1個 M.2 M Key 擴展
|
|
» 支持兩個 USB 3.2
Gen 2、兩個 USB 3.2 Gen 1、四個 USB 2.0，傳輸速度高達 10Gb/s
|
|
» 支持2個
RS-232/422/485、4個 RS-232 和4個 SATA 接口
|
| CPU | LGA1700 插槽支持第 12/13/14 代 Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® 處理器 (支持高達 65W TDP CPU) |
| 芯片組 | Intel® H610/H610E |
| 內存 | 2 x 260-pin 雙通道 DDR4 (up to 3200 MHz) SDRAM 無緩存 DIMMs，內存上限為64GB |
| 內存上限 | 64GB |
| 網絡 | 2 x LAN - LAN1: Intel® I225V/I226V 2.5GbE controller LAN2: Intel® I225V/I226V 2.5GbE controller |
| 顯示輸出 | 1
x HDMI™: 高達 4096 x 2304 @60Hz 1 x Display Port: 高達 4096 x 2304 @60Hz 1 x iDPM: 支持 iEi eDP/ LVDS/ VGA 模塊 |
| 音頻 | 1 x HD Audio: 1 x iAUDIO, 支持 IEI AC-KIT-888S 音頻組件 (2 x 5 pin) |
| I/O接口 | 2
x 外部RS-232/422/485: RS-485 支持 AFC 4 x 內部RS-232: 2x5 pin, P=2.0 2 x 外部 USB 2.0 2 x 外部 USB 3.2 Gen1x1: 5Gb/s (Type A) 2 x 內部 USB 2.0: 2x4 pin, P=2.0 2 x 外部 USB 3.2 Gen2x1: 10Gb/s (Type A) |
| 存儲 | 2
x SATA: 支持RAID 0/1/5/10 1 x M.2(NGFF): 1 x M.2 M key (2280, PCIe Gen3 X 4) |
| 擴展 | 1
x PCIe x16: Gen4 slot with x16 Signal **Intel® recommends that Alder Lake-S
CPU PCIe ports are only used for discrete graphics and storage devices 2 x M.2(NGFF) - 1 x M.2 M key (2280, PCIe Gen3 X 4) 1 x M.2 A key (2230, PCIe Gen3 x1 &USB 2.0)用于WiFi/藍牙模塊 |
| 電源供電 | ATX/AT電源 支持AT/ATX模式 符合 ErP/EuP |
| 電源功耗 | 3.3V@0.96A,
5V@6.49A,12V@5.95A, 5VSB@1.05A (Intel® Core™ i9-12900E CPU with two 16 GB 3200 MHz DDR4 memory, max. loading, EuP mode enabled) |
| 操作溫度 | -10°C~60°C |
| 存儲溫度 | -30°C~70°C |
| Humidity | 5% ~95%, 無冷凝 |
| 尺寸 (LxWxH) (mm) | 170mm x 170mm |
| 凈重 | 700g |
| 散熱方案/系統風扇 | 1
x CPU 風扇接口 (1x4 pin) 2 x 系統風扇接口 (1x4 pin) |
| 尺寸類型 | Mini-ITX母板 |
| KINO-ADL-H610-R11 | mini-ITX SBC supports LGA1700 Intel® 12th/13th/14th Generation Core™ i9/i7/i5/i3, Pentium® and Celeron® processor, DDR4, Triple independent displays, dual 2.5GbE LAN, USB 3.2, SATA 6Gb/s and RoHS |
