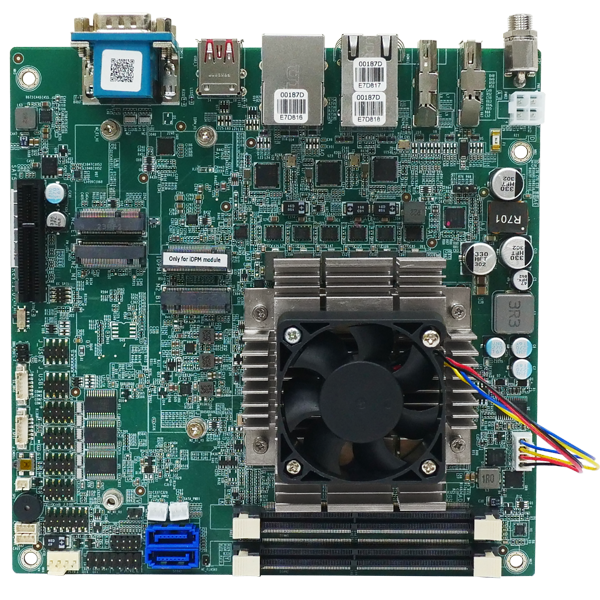

> 產品 > ITX工業主板 > KINO-ADL-P
| » 支持 12/13 代 Intel® mobile Alder Lake-P/Raptor Lake-P 板載處理器 |
|
» 雙通道 DDR4
3200MHz 內存
|
|
» 通過 HDMI™、DP
和 iDPM 支持獨立三顯
|
|
» 支持 PCIe Gen3
x4, M.2 M key, M.2 B key and M.2 E key 擴展
|
| CPU | Intel® 12/13th mobile Alder Lake-P/Raptor Lake-P 處理器, 支持 Intel® Core™ i9/i7/i5/i3/ 和 Celeron® CPU |
| 內存 | 2 x 260-pin 3200 MHz DDR4 SO-DIMM，內存上限為 64GB |
| 內存上限 | 64GB |
| 網絡 | 3 x LAN- LAN1: Intel® I225LM/I226LM 2.5GbE controller LAN2: Intel® I225V/I226V 2.5GbE controller LAN3: Intel® I225V/I226V 2.5GbE controller |
| 顯示輸出 | 1
x HDMI™: 高達 4096 x 2304 @30Hz 1 x Display Port: 高達 4096 x 2304 @60Hz 1 x iDPM: 支持 iEi eDP/ LVDS/ VGA 模塊 |
| 音頻 | 1 x HD Audio: 1 x iAUDIO, 支持 IEI AC-KIT-888S 音頻組件 (2 x 5 pin) |
| I/O接口 | 2
x 外部RS-232/422/485 4 x 內部RS-232: 2x5 pin, P=2.0 4 x 內部 USB 2.0: 2x4 pin, P=2.0 4 x 外部 USB 3.2 Gen2x1: 10Gb/s |
| 存儲 | 2
x SATA: 支持 RAID 0/1/5/10 2 x M.2(NGFF)- 1 x M.2 B key 3042 (PCIe Gen3 x2/USB2.0) 1 x M.2 M key 2280 (PCIe Gen3 x4) |
| 擴展 | 1
x PCIe x4 3 x M.2(NGFF)- 1 x M.2 E Key 2230 (PCIe Gen3 x1 & USB 2.0) 1 x M.2 B key 3042 (PCIe Gen3 x2 & USB2.0) 1 x M.2 M key 2280 (PCIe Gen3 x4) |
| 電源供電 | 輸入電壓范圍:
12~28V 1 x 內部電源連接器 (2 x 2 pin) 1 x 外部直流電源插孔 (Ø 2.6 mm) 符合 ErP/EuP 標準 |
| 電源功耗 | 12V@5.09A,
19V@3.25A, 24V@2.58A, 28V@2.23A (12 th Gen Intel® Core™ i7-1270PE CPU with 32 GB 3200 MHz DDR4 memory, max. loading, EuP mode disabled) |
| 操作溫度 | -10°C~60°C |
| 存儲溫度 | -30°C~70°C |
| Humidity | 5% ~95%, 無冷凝 |
| 尺寸 (LxWxH) (mm) | 170mm x 170mm |
| 凈重 | 700g |
| 散熱方案/系統風扇 | 1
x CPU 風扇接口 (1x4 pin) 1 x 系統風扇接口 (1x4 pin) |
| 尺寸類型 | Mini-ITX母板 |
| KINO-ADL-P-i7-R10 | Mini-ITX SBC with Intel® Alder Lake-P Core™ i7-1260P SoC Processor,DDR4 SO-DIMM, 12~28V DC input, Quad Display,SATA,Triple Intel® 2.5GbE,USB3.2,M.2,SoC,RoHS |
| KINO-ADL-P-i5-R10 | Mini-ITX SBC with Intel® Alder Lake-P Core™ i5-1240P SoC Processor,DDR4 SO-DIMM, 12~28V DC input, Quad Display,SATA,Triple Intel® 2.5GbE,USB3.2,M.2,SoC,RoHS |
| KINO-ADL-P-i3-R10 | Mini-ITX SBC with Intel® Alder Lake-P Core™ i3-1220P SoC Processor,DDR4 SO-DIMM, 12~28V DC input, Quad Display,SATA,Triple Intel® 2.5GbE,USB3.2,M.2,SoC,RoHS |
| KINO-ADL-P-C-R10 | Mini-ITX SBC with Intel® Alder Lake-P Celeron® 7305 SoC Processor,DDR4 SO-DIMM, 12~28V DC input, Triple Display,SATA,Triple Intel 2.5GbE,USB3.2,M.2,SoC,RoHS |
