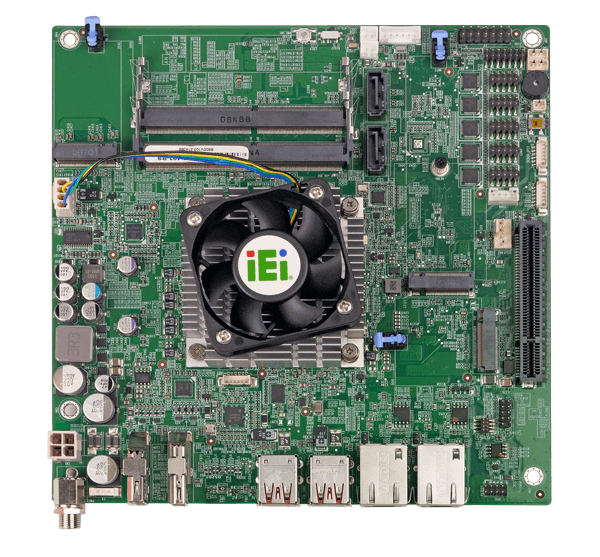

> 產品 > ITX工業主板 > KINO-TGL-U
| 1. Mini-ITX SBC 支持 Intel® Tiger Lake-UP3，搭配 Intel® 11th Gen. Core™ i7-1185G7E, i5-1145G7E, i3-1115G4E, Celeron® 6305 處理器 |
|
2. 支持 HDMI™,
DP, iDPM 三重獨立顯示
|
|
3. 支持雙 Intel®
2.5Gb 網口
|
|
4. 支持1個 PCIe
Gen4 x 8 插槽 (x 4信號)，M.2 A key，M.2 M key 擴展
|
| CPU | 11th Gen.
Intel® Tiger Lake-UP3 處理器 Intel® Core™ i7-1185G7E (高達 4.4GHz, 四核, 12M緩存, TDP=28/15/12W) Intel® Core™ i5-1145G7E (高達 4.1GHz, 四核, 8M緩存, TDP=28/15/12W) Intel® Core™ i3-1115G4E (高達 3.9GHz, 四核, 6M緩存, TDP=28/15/12W) Intel® Celeron® 6305E (高達 1.8GHz, 雙核, 4M緩存, TDP=15W) |
| 內存 | 2 x 260-pin 3200 MHz DDR4 SO-DIMM |
| 內存上限 | 64GB |
| 網絡 | 2 x LAN- LAN1: Intel® I225V/I226V 2.5GbE 控制器 LAN2: Intel® I225V/I226V 2.5GbE 控制器 |
| 顯示輸出 | 1
x HDMI™: 高達 4096 x 2160@30Hz 1 x Display Port: 高達 4096 x 2160@60Hz 1 x iDPM: IEI iDPM 3040 槽位 (僅支持 IEI eDP/LVDS/VGA 模塊) |
| 音頻 | 1 x HD Audio: 1 x iAUDIO，支持 IEI AC-KIT-888S 音頻組件 (2x5 pin) |
| I/O接口 | 5
x 內部RS-232: 2x5 pin, P=2.0 1 x Internal RS-422/485: 2x5 pin, P=2.00, RS-485 支持 AFC 2 x 內部 USB 2.0: 2x4 pin, P=2.00 1 x DIO: 12位數字 I/O (2x7 pin 4 x 外部 USB 3.2 Gen2x1: 10Gb/s |
| 存儲 | 2
x SATA: 6Gb/s 帶 5V SATA 電源連接器 1 x M.2(NGFF): M Key (2242/2280) PCIe Gen3 x2, 支持 NVME 存儲 |
| 擴展 | 1
x PCIe x8: x 4 信號 1 x M.2(NGFF): A key (2230)(基于 PCIe Gen3 x1/USB 2.0 信號) |
| 電源供電 | 9
~ 36V 直流輸入 1 x 內部電源接口 (2x2 pin) 1 x 外接直流電源插孔 (Ø5.5mm) 符合 ErP/EuP |
| 電源功耗 | 9V@9.19A, 12V@7.768A, 28V@3.119A, 36V@2.459A (Intel® Core™ i7-1185G7E CPU with one 8 GB 2933 MHz DDR4 SO-DIMM) |
| 操作溫度 | -10°C ~ 60°C |
| 存儲溫度 | -30°C ~ 70°C |
| Humidity | 5% ~ 95%, 無冷凝 |
| Safety & EMC | 符合 CE/FCC |
| 散熱方案/系統風扇 | 1
x CPU 風扇接口 (1x4 pin) 1 x 系統風扇接口 (1x4 pin) |
| TPM | Intel® PTT(TPM 2.0) |
| KINO-TGL-U-CE-R10 | Mini-ITX SBC with Intel® Tiger Lake-UP3 Celeron® 6305E Proccessor,DDR4 SO-DIMM, 9~36V DC input, Quad Display,SATA,Dual Intel® 2.5GbE,USB3.2,M.2,SoC,RoHS |
