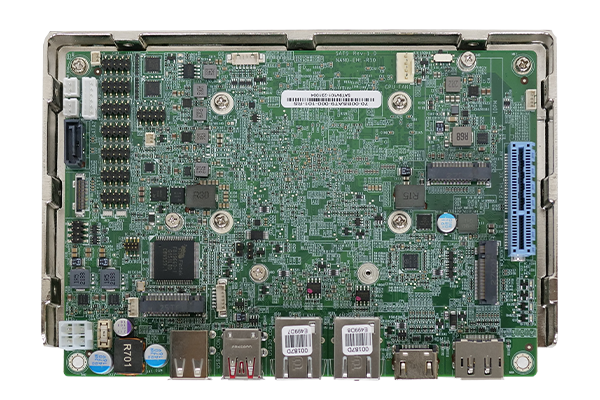

> 產品 > EPIC NANO系列主板 > NANO-EHL
| » 支持 Intel® Atom™ x6000 series / Pentium® / Celeron® 處理器 (Elkhart Lake平臺) |
|
» 支持雙 Intel®
11605 2.5GbE 以太網控制器
|
|
»
通過DP﹑HDMI™和iDPM支持獨立三顯
|
|
» 支持1個PCIe
Gen3 x4﹑1個M.2 A Key和1個M.2 B key擴展.
|
|
» 支持兩個USB 3.2
Gen 2﹑四個USB 2.0﹑4個 RS-232﹑兩個 RS-232/422/485
|
| CPU | 板載 Intel® Atom™
x6000 系列 Celeron® 處理器 (Elkhart Lake 平臺) Intel® Celeron® J6412 板載 SoC (支持高達 2.6GH，四核，1.5M 緩存，TDP=10W) |
| 內存 | LPDDR4x-3200Gbps 8GB，內存上限 16GB |
| 內存上限 | 16GB |
| 網絡 | 2 x LAN- LAN1: Intel® I225V/I226V 2.5GbE controller LAN2: Intel® I225V/I226V 2.5GbE controller |
| 顯示輸出 | 1
x HDMI™: 高達 4096 x 2160 @30Hz 1 x DP++: 高達 4096 x 2160 @60Hz 1 x iDPM: 支持iEi eDP/ LVDS/ VGA 模塊 |
| 音頻 | 1 x HD Audio: 1 x iAUDIO(2 x 5 pin, 支持 IEI AC-KIT-888HD 音頻模塊) |
| I/O接口 | 4
x 內部RS-232: 2x5 pin, P=2.0 2 x 內部RS-232/422/485: 2x5 pin, P=2.0 2 x 外部 USB 2.0: Type A 2 x 內部 USB 2.0: 2x4 pin, P=2.0 2 x 外部 USB 3.2 Gen2x1: 10Gb/s(Type A) |
| 存儲 | 2 x SATA- 1 x SATA 6Gb/s with 5V SATA power connector 1 x iSATA |
| 擴展 | 1
x PCIe x4: PCIe Gen3 x4 (x2 signal) 2 x M.2(NGFF)- 1 x M.2 B Key (2242/2280) PCIe Gen3 x2&USB2.0 1 x M.2 A Key (2230) PCIe Gen3 x1/USB2.0 |
| 電源供電 | 1
x 內部電源接口 (2x2 pin) 支持AT/ATX模式 符合 ErP/EuP |
| 電源功耗 | 12V@2.75A
(Intel® Celeron® J6412 CPU with 8 GB 3200 MHz LPDDR4x memory, max. loading, EuP mode disabled) |
| 操作溫度 | -10°C~60°C |
| 存儲溫度 | -20°C~70°C |
| Humidity | 5% ~95%, 無冷凝 |
| 尺寸 (LxWxH) (mm) | 165mm x 115mm |
| 凈重 | 350g |
| 尺寸類型 | EPIC SBC |
| NANO-EHL-J6412C-R10 | EPIC SBC supports Intel® quad-core Celeron® J6412 2.0GHz on-board SoC, with 8GB LPDDR4x memory on board default, with DP, HDMI™,iDPM,M.2 A key,M.2 M key, M.2 B key, USB 3.1, SATA 6Gb/s, COM, Iaudio,PCIe x2 for riser card and RoHS |
