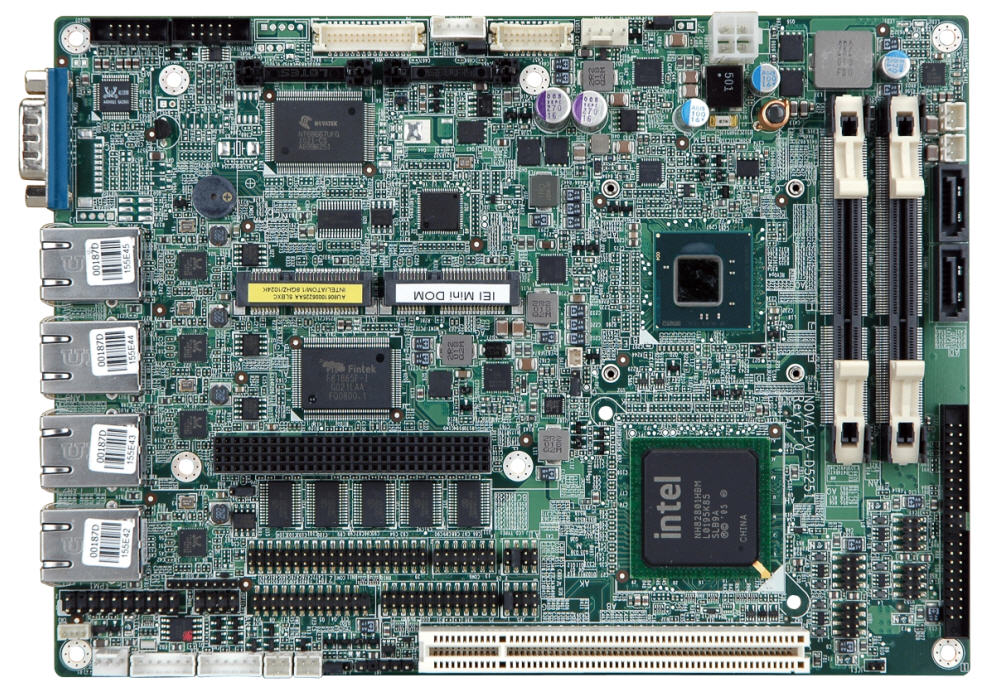

 產品規格 |
| |
| CPU |
Intel® Dual Core Atom™ D525 處理器 1.8GHz/1MB L2 緩存
Intel® Single Core Atom™ D425 處理器 1.8GHz / 512KB L2 緩存 |
| 芯片組 |
Intel® ICH8M |
| BIOS |
UEFI BIOS |
| 內存 |
兩個 204-pin 800MHz DDR3 SDRAM SO-DIMMs (系統****支持 4GB) for D525/D425 |
| 以太網 |
四個 PCIe Realtek RTL8111E GbE 控制器, LAN1 支持 SF2.0 |
| I/O接口 |
5 x RS-232
1 x RS-232/422/485 自動氣流控制
8 x USB 2.0
2 x SATA 3Gb/s
1 x LPT
1 x IDE
1 x CF Type II
1 x 6-pin header for KB/MS |
| 數字I/O |
16-bit 數字 I/O, 8-bit 輸入 / 8-bit 輸出 |
| Super I/O |
Fintek F81865 |
| TPM |
2 x 10-pin pinheader |
| SMBus |
1 x 4-pin wafer |
| 音頻 |
Realtek ALC 888 HD 編解碼 |
| 顯示接口 |
模擬 CRT 達到 2048x1536 for D525/ D425
支持 CRT 熱插拔
18-bit 單通道 LVDS, 分辨率支持達到 WXGA 1366x768 或 XGA 1024x768
24-bit 雙通道 LVDS 通過 Novatek 68667UFG, 分辨率支持達到 1920x1080 |
| 擴展槽 |
1 x PCI-104
2 x PCIe Mini 卡插槽, 一個支持威強 Mini DOM
1 x PCI |
| 看門狗定時器 |
軟件可編程支持 1~255 sec. 系統復位 |
| 電源 |
僅支持 12V |
| 功耗 |
12V@1.46A (Intel® Atom™ D525 1.8GHz 支持 DDR3 1GB*2) |
| 總線接口 |
DC 接口
1 x 4-pin CPU 風扇接口
1 x 3-pin 系統風扇接口
2pcs 1 x 2-pin wafer 支持 SATA 電源 5V 接口 |
| 圖形 |
GMA 3150
圖形核心速度 400MHz for D525/ D425 |
| 工作溫度 |
-20°C ~ 60°C 無風流環境, -20°C ~ 70°C 有風流環境支持 D525 處理器
-20°C ~ 65°C 無風流環境, -20°C ~ 70°C 有風流環境支持 D425 處理器 |
| 相對濕度 |
操作: 5% ~ 95%, 無冷凝 |
| 尺寸 |
203 mm x 146 mm |
| 重量 |
GW: 1000g / NW: 400g | | |
| 訂購信息 |
| |
| 產品名稱 |
描述 |
| NOVA-PV-D5251-G4-R10 |
5.25" SBC, Intel® Dual Core Atom™ D525 1.8GHz, DDR3, 18 bits LVDS/ VGA, Dual PCIe Mini, Quad PCIe GbE, USB2.0, SATA 3Gb/s, audio, RoHS |
| NOVA-PV-D4251-G2L2-R10 |
5.25" SBC, Intel® Dual Core Atom™ D425 1.8GHz, DDR3, 18+48-bits LVDS/ VGA, Dual PCIe Mini, Dual PCIe GbE, USB2.0, SATA 3Gb/s, audio, RoHS |
| NOVA-PV-D5251-G2L2-R10 |
5.25" SBC, Intel® Dual Core Atom™ D525 1.8GHz, DDR3,18+48 bits LVDS/ VGA, Dual PCIe Mini, Dual PCIe GbE,USB2.0, SATA 3Gb/s, audio, RoHS |
| 32200-000009-RS |
44 pin 2.5" IDE cable |
| 32200-015100-RS |
LPT cable |
| 32205-000300-100-RS |
RS-232/422/485 cable |
| 19FTS00032100-000001-RS |
CPU fan |
| TPM-IN01-R11 |
20-Pin Infineon TPM module, software management tool, firmware V3.17 | | |
