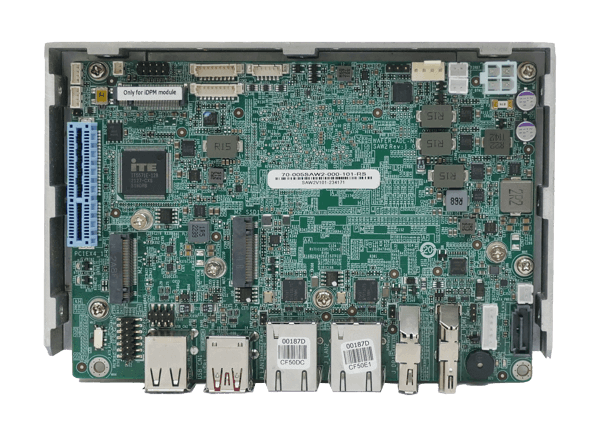

> 產品 > 3.5" WAFER系列主板 > WAFER-ADL-N
| » 支持12/13代 Intel® Alder Lake-N/Amston Lake 板載 SoC |
|
» 板載 LPDDR5x
8GB內存，內存上限為16GB
|
|
» 支持 HDMI™、DP和
iDPM三路獨立顯示
|
|
» 支持PCIe x4
(x2 signal)、M.2 M key 和 M.2 A key擴展
|
|
» 支持兩個2.5GbE
網口，使用Intel® I225V/I226V 網絡芯片
|
| CPU | Intel® Alder
Lake-N N97 SoC Processor Intel® Alder Lake-N N200 SoC Processor |
| 內存 | 預裝 LPDDR5x 8GB內存，內存上限為 16GB |
| 內存上限 | 16GB |
| 網絡 | 2 x LAN - LAN1: Intel® I225V/I226V 2.5GbE controller LAN2: Intel® I225V/I226V 2.5GbE controller |
| 顯示輸出 | 1
x HDMI™: 高達 4096 x 2160 @ 30Hz 1 x Display Port: 高達 4096 x 2160 @ 60Hz 1 x iDPM(only for IEI eDP/LVDS/VGA module) |
| 音頻 | 1 x HD Audio: 1 x iAUDIO, 支持 IEI AC-KIT-888S 音頻模塊 (2x5 pin) |
| I/O接口 | 2
x 內部RS-232/422/485(1x9 pin, P=1.25) 2 x 外部 USB 2.0(Type A) 2 x 內部 USB 2.0(2x4 pin, P=2.0) 2 x 外部 USB 3.2 Gen2x1(10Gb/s, Type A) |
| 存儲 | 1
x SATA: 6Gb/s 1 x M.2(NGFF): 1 x M.2 M Key 2280 (PCIe Gen3 x1) |
| 擴展 | 1
x PCIe x4: PCIe Gen3 x2 signal 2 x M.2(NGFF) - 1 x M.2 A Key 2230 for WIFI & BT (PCIe Gen3 x 1 & USB 2.0) 1 x M.2 M Key 2280 (PCIe Gen3 x1) |
| 電源供電 | ATX/AT電源 支持AT/ATX模式 符合 ErP/EuP |
| 電源功耗 | 12V@3.21A
(Intel® N97處理器，8GB 4800 MHz LPDDR5內存，****值加載，關閉EuP模式) 12V@2.67A (Intel® N200處理器，8 GB 4800 MHz LPDDR5內存，****值加載，關閉EuP模式) |
| 操作溫度 | -10°C ~ 60°C |
| 存儲溫度 | -20°C~70°C |
| Humidity | 5% ~95%, 無冷凝 |
| 尺寸 (LxWxH) (mm) | 146mm x 102mm |
| 凈重 | 350g |
| 尺寸類型 | 3.5” SBC |
| WAFER-ADL-N97C-R10 | 3.5 SBC supports Intel® Processor N-series N97 SoC Processor，with 8GB LPDDR5x memory on board default, with DP ,HDMI™ iDPM ,dual 2.5 GbE , USB 3.2 gen 2 , M.2, SATA 6Gb/s, COM,PCIe x4 for riser card and RoHS |
| WAFER-ADL-N200C-R10 | 3.5 SBC supports Intel® Processor N-series N200 SoC Processor，with 8GB LPDDR5x memory on board default, with DP ,HDMI™ iDPM ,dual 2.5 GbE , USB 3.2 gen 2 , M.2, SATA 6Gb/s, COM,PCIe x4 for riser card and RoHS |
