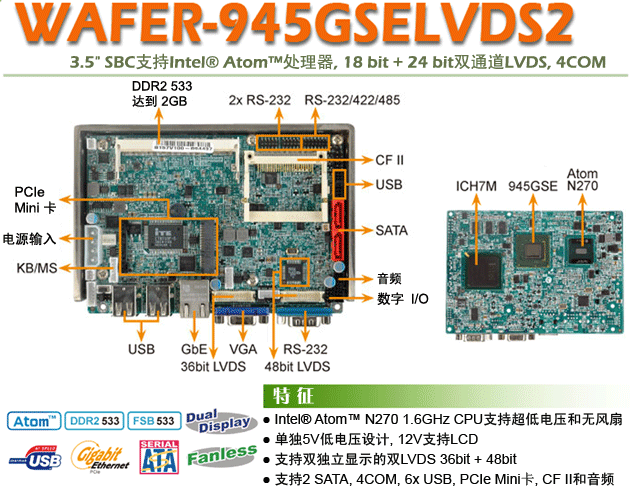

威強推出3.5”Atom™ 雙獨立顯示嵌入式主板: WAFER-945GSELVDS2
[ Date: 2009/10/10 9:11:42]
|
規格
|
| CPU |
Intel® Atom™ 處理器 N270 1.6GHz 支持一個533Mhz FSB |
| 系統芯片組 |
Intel® 945GSE
Intel® 82801GBM/ICH7M |
| BIOS |
AMI BIOS |
| 內存 |
支持一個200-pin 400/533MHz DDR2 SDRAM SO-DIMM (系統****2GB) |
| 網絡 |
一個PCIe Realtek 8111CP GbE芯片組 |
| I/O接口 |
6 x USB 2.0
2 x SATA
3 x RS-232
1 x RS-232/422/485
1 x PS/2支持KB/MS
1 x CF Type II |
| 數字 I/O |
8-bit 數字 I/O (4-bit輸入, 4-bit輸出) |
| 擴展 |
1 x PCI Express Mini卡 |
| 音頻 |
Realtek ALC655支持AC'97編解碼器 |
| 顯示接口 |
Intel® Graphics Media Accelerator 950
VGA集成Intel® 945GSE
LVDS1:18 bit雙通道LVDS集成Intel® 945GSE
LVDS2:18/24雙通道LVDS支持通過Chrontel CH7308 |
| 電源 |
僅支持5V, 12V 支持 LCD/System FAN, 支持AT/ATX |
| Super IO |
ITE IT8718 |
| 看門狗定時器 |
軟件可編程支持1-255 sec. 系統重啟 |
| 溫度 |
操作: 0 ~ 60°C ( 32 ~ 140°F) |
| 濕度 |
操作: 5% ~95 無冷凝 |
| 功耗 |
5V@2.49A (Intel® Atom™ N270 1.6G with 2GB DDR2) |
| 尺寸 |
146 mm x 102 mm |
| 重量 |
GW: 700g / NW: 350g |
 |
|
| |
 |
 |
| 型號 |
WAFER-945GSE-N270-R10 |
WAFER-945GSELVDS2-N270-R10 |
| CPU |
Intel® Atom™ 處理器 N270 1.6GH支持一個533Mhz FSB |
Intel® Atom™ 處理器 N270 1.6GHz支持一個533Mhz FSB |
系統
芯片組 |
Intel® 945GSE
Intel® 82801GBM/ICH7M |
Intel® 945GSE
Intel® 82801GBM/ICH7M |
| BIOS |
AMI BIOS |
AMI BIOS |
| 內存 |
支持一個200-pin 400/533MHz DDR2 SDRAM SO-DIMM (系統****2GB) |
支持一個200-pin 400/533MHz DDR2 SDRAM SO-DIMM (系統****2GB) |
| 網絡 |
兩個PCIe Realtek 8111CP GbE 芯片組 |
一個PCIe Realtek 8111CP GbE 芯片組 |
| I/O接口 |
6 x USB 2.0
2 x SATA
5 x RS-232
1 x RS-232/422/485
1 x PS/2支持KB/MS
1 x CF Type II |
6 x USB 2.0
2 x SATA
3 x RS-232
1 x RS-232/422/485
1 x PS/2支持KB/MS
1 x CF Type II |
| 數字I/O |
8-bit數字I/O (4-bit輸入, 4-bit輸出) |
8-bit數字I/O (4-bit輸入, 4-bit輸出) |
| 擴展 |
1 x PCI Express Mini卡 |
1 x PCI Express Mini卡 |
| 音頻 |
Realtek ALC655支持AC'97編解碼器 |
Realtek ALC655支持AC'97編解碼器 |
| 顯示接口 |
Intel® Graphics Media Accelerator 950
VGA集成Intel® 945GSE
LVDS: 18 bit 雙通道LVDS集成Intel® 945GSE |
Intel® Graphics Media Accelerator 950
VGA集成Intel® 945GSE
LVDS1: 18 bit 雙通道LVDS集成Intel® 945GSE
LVDS2: 18/24 bit 雙通道LVDS支持通過Chrontel CH7308 |
| 電源 |
僅支持5V, 12V支持LCD/FAN, 支持AT/ATX |
僅支持5V, 12V支持LCD/FAN, 支持AT/ATX |
| Super I/O |
ITE IT8718 |
ITE IT8718 |
看門狗
定時器 |
軟件可編程支持1~255 sec. 系統重啟 |
軟件可編程支持1~255 sec. 系統重啟 | |
|
| 1 x WAFER-945GSELVDS2 Single Board Computer |
2 x RS-232 Cable (P/N: 32200-000049-RS) |
| 2 x SATA Cable (P/N: 32000-062800-RS) |
1 x KB/MS Cable (P/N: 32000-023800-RS) |
| 1 x Audio Cable (P/N: 32000-072100-RS) |
1 x Mini Jumper Pack |
| 1 x Enclosure Heat sink |
1 x QIG |
| 1 x Utility CD |
|
| 型號 |
描述 |
| WAFER-945GSELVDS2-N270-R10 |
3.5" SBC with Intel® Atom™ N270 1.6GHz, VGA/18+24 bit dual channel LVDS, GbE, CFII, USB, Audio, SATA |
| 32000-070301-RS |
Dual Port USB Cable |
| 32200-026500-RS |
RS-232/422/485 Cable |
| 32100-052100-RS |
ATX Power Cable |
| 32100-088600-RS |
SATA Power Cable |
