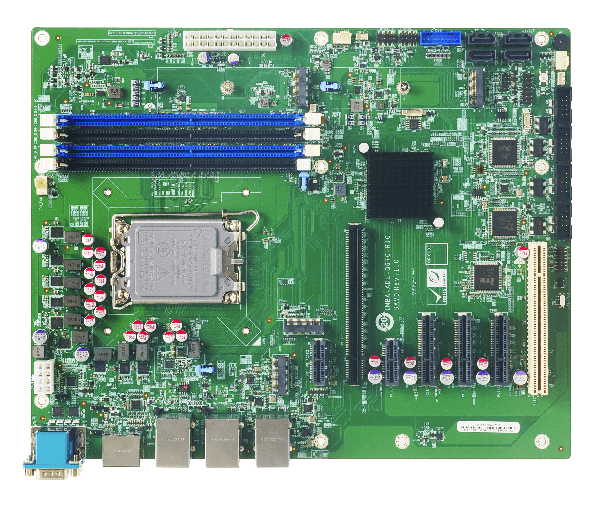

> 產品 > ATX工業主板 > IMBA-ADL-Q670
| » 支持LGA1700 Intel® 12/13/14代 Generation Core i9/i7/i5/i3, Pentium and Celeron 處理器（支持高達 125W） |
|
» 雙通道DDR4
3200MHz最高支持128GB
|
|
»
支持HDMI™、DP、iDPM三重獨顯
|
|
» 支持1個PCIe
x16、3個PCIe x4、2個PCIe x1、1個PCI擴展插槽
|
|
» 支持2個M.2 M
key和4個SATA做存儲
|
| CPU | LGA1700 插槽支持第 12/13/14 代 Intel® Core™ i9/i7/i5/i3/Pentium®/Celeron® 處理器（支持高達 125W TDP CPU） |
| 芯片組 | Intel® Q670/Q670E |
| 內存 | 4 x 288-pin 3200 雙通道 DDR4 SDRAM 無緩存 DIMMs, 支持高達128GB |
| 內存上限 | 128GB |
| 網絡 | 2 x LAN - LAN1: Intel® I225V/I226V 2.5GbE controller (CO-LAY I225-LM support vPro) LAN2: Intel® I225V/I226V 2.5GbE controller (CO-LAY I225-LM support vPro) |
| 顯示輸出 | 1
x HDMI™: 高達 4096 x 2304 @30Hz 1 x Display Port: 高達 4096 x 2304 @60Hz 1 x iDPM: 支持iEi eDP/ LVDS/ VGA 模塊 |
| 音頻 | 1 x HD Audio: iAUDIO, 支持 IEI AC-KIT-888S 音頻組件（2 x 5 pin） |
| I/O接口 | 2
x 外部RS-232/422/485: RS-485 支持 AFC 4 x 內部RS-232: 2 x 5 pin, P=2.54 2 x 外部 USB 3.2 Gen1x1: 5Gb/s (Type A) 4 x 內部 USB 2.0: 2 x 4 pin, P=2.54 2 x 內部 USB 3.2 Gen1x1: 2 x 10 pin, P=2.00 pin wafer (5Gb/s) 4 x 外部 USB 3.2 Gen2x1: 10Gb/s (Type A) |
| 存儲 | 4
x SATA: 支持RAID 0/1/5/10 2 x M.2(NGFF) - 1 x M Key (2242/2280, PCIe x4 ) 1 x M Key (2242/2280, PCIe x2 ) |
| 擴展 | 1
x PCIe x16 (Gen4 slot with x16 Signal) 3 x PCIe x4 (Gen4 open-end) 2 x PCIe x1 (Gen3) 1 x PCI Slot 2 x M.2(NGFF) - 1 x M Key (2242/2280, PCIe x4) 支持NVMe存儲 1 x M Key (2242/2280, PCIe x2 for SSD) 支持NVMe存儲 |
| 電源供電 | ATX/AT電源 支持AT/ATX模式 符合 ErP/EuP |
| 電源功耗 | 3.3V@1.04A,
5V@10.38A, 12V@5.76A, 5VSB@0.39A (Intel® Core™ i9-12900E CPU with 8 GB 3200 MHz DDR4 memory, EuP mode enabled) |
| 操作溫度 | -10°C~60°C |
| 存儲溫度 | -30°C~70°C |
| Humidity | 5% ~95%, 無冷凝 |
| 尺寸 (LxWxH) (mm) | 244mm x 305mm |
| 凈重 | 700g |
| 散熱方案/系統風扇 | 1
x CPU 風扇接口 (1x4 pin) 2 x 系統風扇接口 (1x4 pin) |
| 尺寸類型 | ATX母板 |
| IMBA-ADL-Q670-R10 | ATX motherboard supports LGA1700 Intel® 12th/13th/14th Generation Core™ i9/i7/i5/i3, Pentium® and Celeron® processor, DDR4, Triple independent displays, dual 2.5GbE LAN, M.2, USB 3.2, SATA 6Gb/s, iAUDIO and RoHS |
